Auf dieser Seite beschreiben wir, wie man EPA-BIOS-Boot-Logos (siehe linkes/rechtes Bild) und Fullscreen-BIOS-Boot-Logos unter Bios-Versionen von AMI, AWARD und PHOENIX, sowie um Windows-Start-Logos erstellt. Zum Einsatz kommen die Bios-Tools: AMIbcp, AMIFlash, AWDFlash, WinFlash, WinPhlash und CBROM. |
 |
Anmerkung
BIOS-Bootlogos
Boot-Logo aus BIOS-Update-Datei extrahieren
Boot-Logo in BIOS-Update-Datei einfügen
Boot-Logosammlung
Boot-Logo (EPA-Format) bearbeiten mit Windows-Programm BMPtoEPA
Boot-Logo erstellen mit Grafikprogramm Paint Shop Pro
Boot-Logo Software (CBROM, Flashprogramm)
BIOS-Update-Datei auf BIOS-Chip programmieren
Windows-Startlogos
Beschreibung folgt...
Anmerkung
ACHTUNG: die Benutzung der hier vorgestellten Anleitungen und Software geschieht auf eigene Gefahr! Bedenken Sie, dass ein Stromausfall, eine Stromschwankung, o.ä. den (Flash-)Schreibvorgang des Flashprogramms abbrechen lassen kann, und somit der Bios-Chip nicht korrekt beschrieben wird. Das hätte zur Folge, dass der Bios-Chip ausgebaut und extern neu programmiert werden müsste.
Bios-Tool: CBROM v2.15

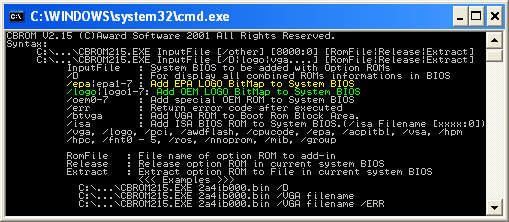

CBROM, ein kleines Softwareprogramm von AWARD (PHOENIX), dient zum Auslesen, Bearbeiten und Einfügen der einzelnen Segmente einer Bios-Updatedatei. CBROM ist lauffähig in der Windows-Eingabeaufforderung, sowie natürlich unter purem DOS. Nach dem Start der Windows-Eingabeaufforderung (Start / Ausführen / cmd.exe) und der dortigen Eingabe von "cbrom215.exe" wird Ihnen folgende Parameterauflistung angezeigt:

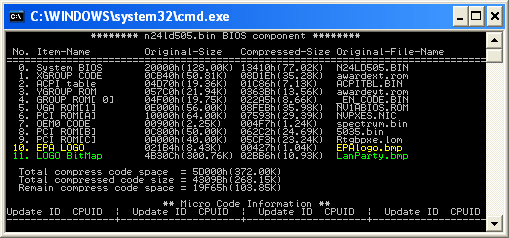

Zuerst lassen wir uns mit dem Parameter "/D" die einzelnen ROM-Segmente anzeigen. Dazu benötigen wir die BIOS-Updatedatei, in der wir später das Logo editieren wollen. In diesem Beispiel benutzen wir die BIOS-Updatedatei "N24LD505.BIN" vom Mainboard DFI LanParty NFII Ultra B. Nach dem Aufruf in der Eingabeaufforderung von "cbrom215.exe n24ld505.bin /D" erscheint folgende Auflistung:
Gut erkennbar sind unter Position 10. das kleine EPA-Logo (EPALogo.bmp) und unter Position 11. das Fullscreenlogo (LanParty.bmp), sowie deren Original- und Komprimiergrösse in Kilobytes.
EPA-Logo extrahieren:
Zuerst wollen wir das kleine EPA-Logo mit dem Aufruf "cbrom215.exe n24ld505.bin /epa extract" extrahieren. Es kommt eine Nachfrage, ob wir zum Speichern dem Logo einen anderen Namen geben wollen, oder ob der vorhandene beibehalten werden soll.
Fullscreen-Logo extrahieren:
Zum extrahieren des Fullscreen rufen wir "cbrom215.exe n24ld505.bin /logo extract" auf. Es kommt eine Nachfrage, ob wir zum Speichern dem Logo einen anderen Namen geben wollen, oder ob der vorhandene beibehalten werden soll.
Achtung: bei den extrahierten BMP-Dateien handelt es sich nicht um das normale Windows/OS2 BITMAP-Format, sondern um ein internes AWBM-Format. D.h. ein Grafikprogramm, wie z.B. PaintShopPro, bricht mit der Fehlermeldung "unbekanntes/fehlerhaftes Bitmap!" ab. (Anmerkung: wenn ich mal etwas Zeit finde, dann bastel ich mal einen kleinen Bildbetrachter zusammen...)
Bios-Tool: CBROM v2.15
Zum Einbinden selbsterstellter (normaler) Bitmaps kommt wieder CBROM zum Zuge. Denn CBROM ist glücklicherweise in der Lage, normale BMPs bein Einbinden in das eigene AWBM-Format umzuwandeln. Alles, was Sie tun müssen, ist mit einem Grafikprogramm eine Bitmapdatei in einer bestimmten Grösse zu erstellen ( siehe unten) und diese Datei mit folgenden Aufruf in die BIOS-Updatedatei einbinden:
EPA-Logo einfügen:
"cbrom215.exe n24ld505.bin /epa dateiname.bmp"
Fullscreen-Logo einfügen:
"cbrom215.exe n24ld505.bin /logo dateiname.bmp"
Sollte jetzt eine Fehlermeldung kommen, wie z.B. "not enough space!", dann müssen Sie das Bitmap erneut mit einem Grafikprogramm bearbeiten, um entweder die Bitmap-Grösse zu verringern, oder um weniger Farben zu verwenden und somit eine höhere Kompressionsrate zu erzielen, damit das Bild also weniger Kilobytes (Space) in der BIOS-Updatedatei belegt.
Eine Sammlung diverser EPA-Logos finden Sie unter: http://www.flazh.de/bmptoepa/epa.htm
BMPtoEPA - Download und Anleitung unter: http://www.flazh.de/bmptoepa/bmptoepa.htm
Im folgenden erklären wir, wie man ein Bios-Boot-Logo selbst erstellt, bzw. bearbeitet. Als Grafikprogramm benutzen wir in diesem Beispiel das weitverbreitete PaintShopPro von JASC, aber die Vorgehensweise sollte mit anderen Grafikprogrammen ähnlich nachvollziehbar sein.
Folgende Formate finden z.Z. bei Fullscreen- bzw. EPA-Boot-Logos Anwendung:
Achtung: Das Windows/OS2 BITMAP-Format darf nicht RLE-komprimiert sein! Des weiteren kann es vorkommen, dass eine bestimmte Logo-Grösse beim Booten nicht angezeigt wird, und nur kryptische Zeichen erscheinen. Dann hilft nur das Ausprobieren einer anderen Grösse weiter.
Nachdem wir PaintShopPro (PSP) gestartet haben, legen wir eine neue Datei an, und wählen je nach Fullscreen- oder Epa-Logo eines der Formate (mit der richtigen Auflösung und Farbtiefe!) aus obiger Tabelle aus.
Als Hintergrundfarbe sollte man bei den ersten Gehversuchen "schwarz" wählen, und als Vordergrundfarbe nur "weiss". Nachdem man nun sein Bild fertigestellt hat, speichert man es als normale Bitmapdatei (BMP) ab, ohne dabei die RLE-Kompression zu verwenden.
Bei einem Fullscreen-Logo starten wir jetzt CBROM, um das Bitmap in unsere Bios-Updatedatei einzufügen.
Bei einem EPA-Logo dagegen starten wir zuerst das Windowstool BMPtoEPA, konvertieren das Bitmap ins EPA-Format und fügen die EPA-Datei erst dann mittels CBROM in die Bios-Updatedatei ein.
Zum Schluss programmieren wir die Bios-Updatedatei auf den Bios-Chip.
CBROM Download: www.award.com oder www.google.de
Versionsinfo:
CBROM-Version: 1.x für Award v4.x (alt)
CBROM-Version: 2.x für Award v4.51+v4.6x (neu)
CBROM-Version: 6.x für Award v6.x (neu)
Das aktuellste Flashprogramm sollten Sie bei Ihrem Mainboard-Hersteller finden.
Hier rate ich Ihnen dringend erst einmal unsere Bios-Update-Anleitung durchzulesen, oder die Anleitung Ihres Mainboard-Herstellers genauestens zu befolgen. I.d.R. finden Sie diese Anleitung auf der BIOS-Download-Webseite Ihres Mainboardtyps als README-Datei, oder allgemein im FAQ- oder Supportbereich der Herstellerwebseite.
Bedenken Sie bitte auch, dass das Einspielen eines Bios-Updates, also der Flashvorgang, durchaus fehlschlagen kann, und Ihr Mainboard danach nicht mehr startet! Grund dafür können u.a. Stromschwankungen, Stromausfall, Lesefehler auf Diskette/Festplatte, oder das Flashen unter Windows sein!
